第三人称相机模式

概述

Lyra中使用到关于第三人称的三个相机模式: CM_ThirdPerson,CM_ThirdPerson_Death,CM_ThirdPersonADS

相机辅助接口

/** */
UINTERFACE(BlueprintType)
class ULyraCameraAssistInterface : public UInterface
{
    GENERATED_BODY()
};

class ILyraCameraAssistInterface
{
    GENERATED_BODY()
public:
    /**
     * Get the list of actors that we're allowing the camera to penetrate. Useful in 3rd person cameras
     * when you need the following camera to ignore things like the a collection of view targets, the pawn,
     * a vehicle..etc.+
     *
     * 获取我们允许摄像机穿透的演员列表。在使用第三人称摄像机时非常有用。
     * 当您需要以下摄像机忽略诸如一系列视点目标、角色、车辆等元素时，此功能非常有用。
     *
     */
    virtual void GetIgnoredActorsForCameraPentration(TArray<const AActor*>& OutActorsAllowPenetration) const { }

    /**
     * The target actor to prevent penetration on.  Normally, this is almost always the view target, which if
     * unimplemented will remain true.  However, sometimes the view target, isn't the same as the root actor
     * you need to keep in frame.
     *
     * 需要防范入侵的目标对象。通常情况下，这几乎总是视图目标，即如果视图目标未实现，则该值始终为真。然而，有时视图目标与您需要保持在画面中的根对象并不相同。
     *
     */
    virtual TOptional<AActor*> GetCameraPreventPenetrationTarget() const
    {
        return TOptional<AActor*>();
    }

    /** Called if the camera penetrates the focal target.  Useful if you want to hide the target actor when being overlapped. */
    /** 若相机穿透了焦点目标，则会调用此函数。若您希望在目标被覆盖时隐藏目标角色，则此功能非常有用。*/
    virtual void OnCameraPenetratingTarget() { }
};

定义探针（feeler）的描述

/**
 * Struct defining a feeler ray used for camera penetration avoidance.
 * 定义了一种用于避免相机穿透的探测射线的结构。
 */
USTRUCT()
struct FLyraPenetrationAvoidanceFeeler
{
    GENERATED_BODY()

    /** FRotator describing deviance from main ray */
    /** 描述与主射线偏差的旋转角度 */
    UPROPERTY(EditAnywhere, Category=PenetrationAvoidanceFeeler)
    FRotator AdjustmentRot;

    /** how much this feeler affects the final position if it hits the world */
    /** 这个触感装置对最终位置的影响程度，如果它触及到世界的话 */
    UPROPERTY(EditAnywhere, Category=PenetrationAvoidanceFeeler)
    float WorldWeight;

    /** how much this feeler affects the final position if it hits a APawn (setting to 0 will not attempt to collide with pawns at all) */
    /** 这个触感因素对最终位置的影响程度，如果它碰到一个“APawn”对象时会如何表现（将数值设为 0 将完全不尝试与“Pawn”对象发生碰撞） */
    UPROPERTY(EditAnywhere, Category=PenetrationAvoidanceFeeler)
    float PawnWeight;

    /** extent to use for collision when tracing this feeler */
    /** 在追踪此感知器时用于碰撞的使用范围 */
    UPROPERTY(EditAnywhere, Category=PenetrationAvoidanceFeeler)
    float Extent;

    /** minimum frame interval between traces with this feeler if nothing was hit last frame */
    /** 如果上一帧未发生任何碰撞，此探测器与相邻轨迹之间的最小帧间隔为多少 */
    UPROPERTY(EditAnywhere, Category=PenetrationAvoidanceFeeler)
    int32 TraceInterval;

    /** number of frames since this feeler was used */
    /** 自此触觉装置被使用以来的帧数 */
    UPROPERTY(transient)
    int32 FramesUntilNextTrace;


    FLyraPenetrationAvoidanceFeeler()
        : AdjustmentRot(ForceInit)
        , WorldWeight(0)
        , PawnWeight(0)
        , Extent(0)
        , TraceInterval(0)
        , FramesUntilNextTrace(0)
    {
    }

    FLyraPenetrationAvoidanceFeeler(const FRotator& InAdjustmentRot,
                                    const float& InWorldWeight,
                                    const float& InPawnWeight,
                                    const float& InExtent,
                                    const int32& InTraceInterval = 0,
                                    const int32& InFramesUntilNextTrace = 0)
        : AdjustmentRot(InAdjustmentRot)
        , WorldWeight(InWorldWeight)
        , PawnWeight(InPawnWeight)
        , Extent(InExtent)
        , TraceInterval(InTraceInterval)
        , FramesUntilNextTrace(InFramesUntilNextTrace)
    {
    }
};

第三人称相机

核心概念

角色位置

• 相机的安全位置:相机的保底位置,Lyra会计算出一个任何情况都不会被阻挡 （在Character胶囊体内） 且尽可能保留摄像机偏移的位置。Camera最终位置会在SafeLocation-无遮挡Location连线上，一般是角色位置，极端情况下就是贴着角色的。
• 相机的期望位置:相机的理想位置,一般是我们计算出来的理想值,即为混合权重后相机的位置,但由于场景会有阻挡等因素,所以只是理想值.
• 相机的实际位置:介于完全位置和期望位置之间.在0-1的范围内.

阻挡百分比:(实际位置-安全位置)/(期望位置-安全位置).在0-1范围内

• 如果阻挡百分比为1时.证明完全没有阻挡.
• 当阻挡百分比为0时.证明完全被阻挡

• 当阻挡百分比为0.4时,说明阻挡物在距离完全位置0.4处,距离理想相机位置0.6处.

• 当相机没有被阻挡时,它应当从当前位置前进到理想位置,直到被阻挡或者到达理想位置.
• 当相机被阻挡时,它应当从当前位置后退至安全位置,直到不被阻挡或者到达安全位置.

是否阻挡由射线进行检测,可以多轮,也可以单轮.检测中应忽略不影响相机视线的场景对象,也可以根据对象的场景权重来判断是否有阻挡效果.

使用场景

当人物紧贴掩体站立和进出掩体时。迅速调整Camera位置以保证游戏体验。 从侧面靠近墙壁时，摄像机会有一个混合推进的过程。这个就是预防穿透机制。

如果用最朴素的想法（SpringArmComponent） 考虑这个实现：就是从PivotLocation向CameraLocation打一根射线检测； 如果中间被阻挡了，就修正相机位置到阻挡物前方。这样会导致两个表现上的风险

• 当距离较近时，实际的相机位置会偏向PivotLocation，导致之前的Offset几乎失效。但一部分偏移特性是需要保留的，比如相机必须在人物右侧。
• 存在镜头跳切的情况，从阻挡位置回正到标准位置，可以很好的平滑实现，而在被阻挡视线的那一帧，一定会从标准位置跳切到阻挡位置。

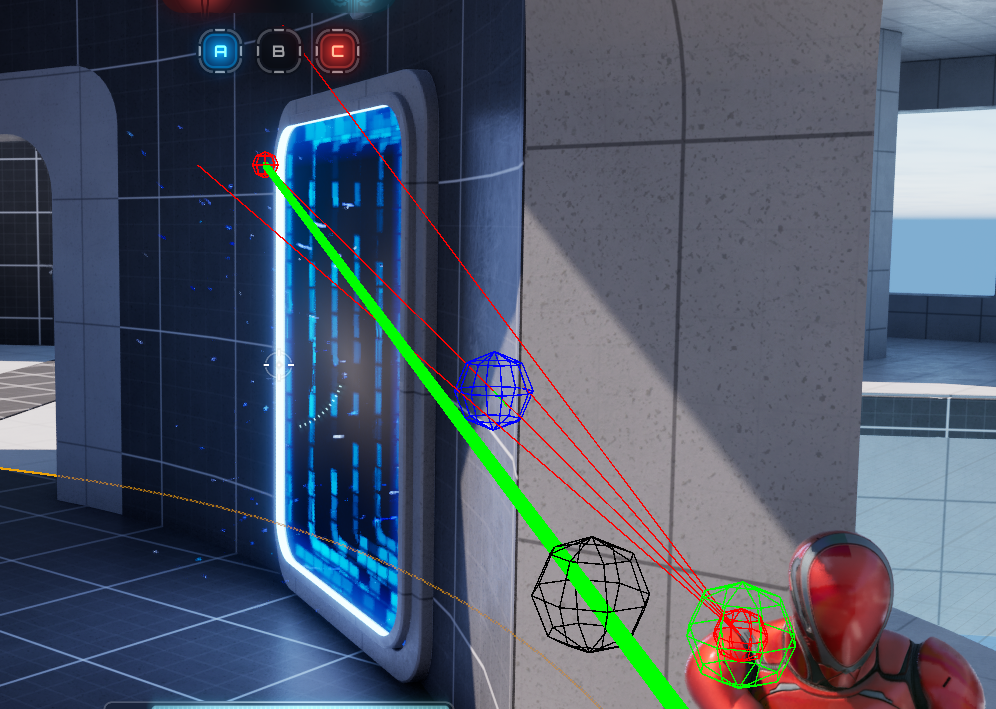

• 远端红色球为无遮挡CameraLocation，
• Character身旁的绿色球为SafeLocation，
• 红色射线为多个不同的PenetrationAvoidanceFeeler。
• 无遮挡CameraLocation-SafeLocation红线主射线并无遮挡，但因为yaw方向上的Feeler被墙壁遮挡，所以最终的摄像机位置被修正在蓝色球处。
• 绿线为当前摄像机瞄准方向，黑色球位置为ClosestPointOnLineToCapsuleCenter（直线上距胶囊中心的最近点）。

核心函数

void ULyraCameraMode_ThirdPerson::UpdateView(float DeltaTime)
{
    // 更新蹲伏状态
    UpdateForTarget(DeltaTime);
    // 更新蹲伏插值
    UpdateCrouchOffset(DeltaTime);

    // 这部分代码同父类 不过添加了关于蹲伏的偏移
    FVector PivotLocation = GetPivotLocation() + CurrentCrouchOffset;
    FRotator PivotRotation = GetPivotRotation();

    PivotRotation.Pitch = FMath::ClampAngle(PivotRotation.Pitch, ViewPitchMin, ViewPitchMax);

    View.Location = PivotLocation;
    View.Rotation = PivotRotation;
    View.ControlRotation = View.Rotation;
    View.FieldOfView = FieldOfView;

    // Apply third person offset using pitch.
    // 根据pitch应用第三人称偏移量。
    // 是否使用了RuntimeFloatCurves
    if (!bUseRuntimeFloatCurves)
    {
        if (TargetOffsetCurve)
        {
            // 对曲线进行求值
            const FVector TargetOffset = TargetOffsetCurve->GetVectorValue(PivotRotation.Pitch);
            View.Location = PivotLocation + PivotRotation.RotateVector(TargetOffset);
        }
    }
    else
    {
        FVector TargetOffset(0.0f);

        TargetOffset.X = TargetOffsetX.GetRichCurveConst()->Eval(PivotRotation.Pitch);
        TargetOffset.Y = TargetOffsetY.GetRichCurveConst()->Eval(PivotRotation.Pitch);
        TargetOffset.Z = TargetOffsetZ.GetRichCurveConst()->Eval(PivotRotation.Pitch);

        View.Location = PivotLocation + PivotRotation.RotateVector(TargetOffset);
    }

    // Adjust final desired camera location to prevent any penetration
    // 调整最终所需的摄像机位置，以避免出现任何穿透情况
    UpdatePreventPenetration(DeltaTime);
}

游戏中，PivotRotation.Pitch的取值范围为[-90,90]。

相机曲线求值

    // Curve that defines local-space offsets from the target using the view pitch to evaluate the curve.
    // 定义局部空间相对于目标位置偏移量的曲线，通过视图俯仰角来评估该曲线。
    UPROPERTY(EditDefaultsOnly, Category = "Third Person", Meta = (EditCondition = "!bUseRuntimeFloatCurves"))
    TObjectPtr<const UCurveVector> TargetOffsetCurve;

    // UE-103986: Live editing of RuntimeFloatCurves during PIE does not work (unlike curve assets).
    // Once that is resolved this will become the default and TargetOffsetCurve will be removed.
    // UE-103986：在 PIE 模式下对运行时浮点曲线进行实时编辑无法正常进行（与曲线资源不同）。
    // 一旦该问题得到解决，这将成为默认设置，而 TargetOffsetCurve 将被移除。
    UPROPERTY(EditDefaultsOnly, Category = "Third Person")
    bool bUseRuntimeFloatCurves;

    // 曲线X
    UPROPERTY(EditDefaultsOnly, Category = "Third Person", Meta = (EditCondition = "bUseRuntimeFloatCurves"))
    FRuntimeFloatCurve TargetOffsetX;

    // 曲线Y
    UPROPERTY(EditDefaultsOnly, Category = "Third Person", Meta = (EditCondition = "bUseRuntimeFloatCurves"))
    FRuntimeFloatCurve TargetOffsetY;

    // 曲线Z
    UPROPERTY(EditDefaultsOnly, Category = "Third Person", Meta = (EditCondition = "bUseRuntimeFloatCurves"))
    FRuntimeFloatCurve TargetOffsetZ;

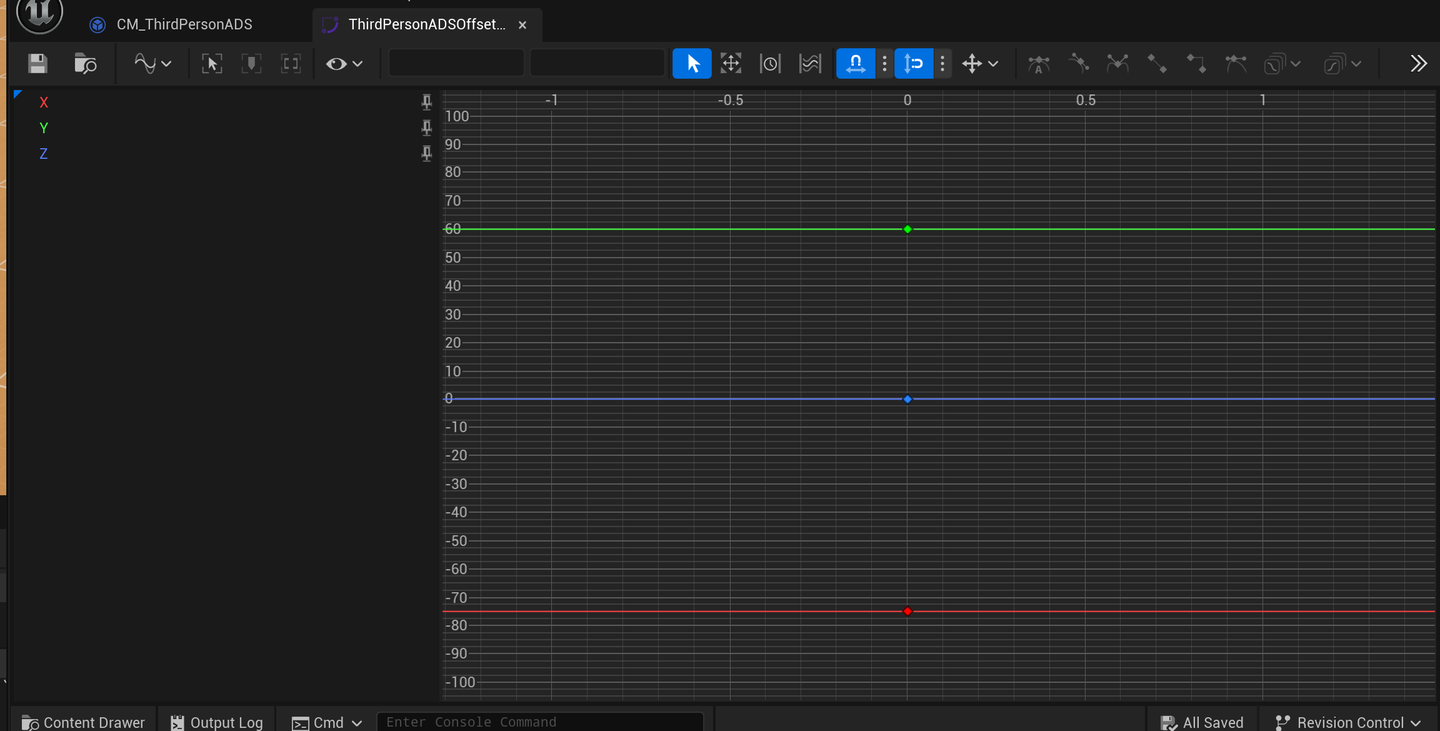

观察曲线，可以得到以下信息

• Y轴偏向始终为60，即相机总处于玩家右侧
• X轴为相机距离Character的距离，向下瞄准是较远，向上瞄准时较近。
• Z轴为相机上下的偏移，俯视角时，相机还会额外向上偏移，给玩家更好的视角。

机瞄时，仅需在这里调整曲线值拉近相机即可，例如将X轴设为一个绝对值更小的常量。

蹲伏更新判定

void ULyraCameraMode_ThirdPerson::UpdateForTarget(float DeltaTime)
{
    // 获取目标Actor并尝试转换为ACharacter类型
    if (const ACharacter* TargetCharacter = Cast<ACharacter>(GetTargetActor()))
    {
        // 如果目标角色处于蹲伏状态
        if (TargetCharacter->IsCrouched())
        {
            // 获取角色类的默认对象（CDO），用于获取默认的身高配置
            const ACharacter* TargetCharacterCDO = TargetCharacter->GetClass()->GetDefaultObject<ACharacter>();
            // 计算蹲伏时的眼睛高度调整值（蹲伏眼高 - 基础眼高）
            const float CrouchedHeightAdjustment = TargetCharacterCDO->CrouchedEyeHeight - TargetCharacterCDO->BaseEyeHeight;

            // 设置目标蹲伏偏移量（仅Z轴调整高度）
            SetTargetCrouchOffset(FVector(0.f, 0.f, CrouchedHeightAdjustment));

            return; // 蹲伏状态处理完成，直接返回
        }
    }

    // 非蹲伏状态时，重置目标蹲伏偏移为零向量
    SetTargetCrouchOffset(FVector::ZeroVector);
}

void ULyraCameraMode_ThirdPerson::UpdateCrouchOffset(float DeltaTime)
{
    // 如果蹲伏偏移的混合百分比尚未达到100%（过渡未完成）
    if (CrouchOffsetBlendPct < 1.0f)
    {
        // 按混合速度递增混合百分比，确保不超过1.0
        CrouchOffsetBlendPct = FMath::Min(CrouchOffsetBlendPct + DeltaTime * CrouchOffsetBlendMultiplier, 1.0f);
        // 使用缓入缓出插值计算当前蹲伏偏移，实现平滑过渡
        CurrentCrouchOffset = FMath::InterpEaseInOut(InitialCrouchOffset, TargetCrouchOffset, CrouchOffsetBlendPct, 1.0f);
    }
    else
    {
        // 过渡完成后，直接使用目标偏移值
        CurrentCrouchOffset = TargetCrouchOffset;
        CrouchOffsetBlendPct = 1.0f; // 确保混合百分比锁定在1.0
    }
}

更新阻止穿透

UpdatePreventPenetration流程：

1. ClosestPointOnLineToCapsuleCenter, CapsuleCenter与ViewTransform射线上最近的点
2. 整个Capsule胶囊体表面距离ClosestPointOnLineToCapsuleCenter最近的点
3. 对于2的临时位置做下处理，沿着1指向2的矢量方向平移一段距离，避免碰撞检测在起始位置就遭遇碰撞，得到的点就是碰撞检测的起始位置SafeLocation

   这里知道的条件是起始检测位置是SafeLocation, 终点检测位置是ViewLocation的位置

这里注意SafeLocation并不在ViewTransform朝向的射线上，比如ViewTransform看向的是右肩，而SafeLocation在胶囊体内的一个位置点上

void ULyraCameraMode_ThirdPerson::UpdatePreventPenetration(float DeltaTime)
{
    // 是否考虑阻止穿透
    if (!bPreventPenetration)
    {
        return;
    }

    // 获取到我们的角色
    AActor* TargetActor = GetTargetActor();
    APawn* TargetPawn = Cast<APawn>(TargetActor);

    // 获取到控制器
    AController* TargetController = TargetPawn ? TargetPawn->GetController() : nullptr;

    // 将控制器转换为相机辅助接口
    ILyraCameraAssistInterface* TargetControllerAssist = Cast<ILyraCameraAssistInterface>(TargetController);
    // 将角色转换为相机辅助接口
    ILyraCameraAssistInterface* TargetActorAssist = Cast<ILyraCameraAssistInterface>(TargetActor);

    // 通过相机辅助接口获取 防止相机的侵入对象
    TOptional<AActor*> OptionalPPTarget = TargetActorAssist ? TargetActorAssist->GetCameraPreventPenetrationTarget() : TOptional<AActor*>();
    // 因为容器为空,或者容器的获取方法默认也是为空,那么至少我们自己是一个阻止穿透的对象!
    // 这里是我们的角色
    AActor* PPActor = OptionalPPTarget.IsSet() ? OptionalPPTarget.GetValue() : TargetActor;

    // 这里还是空的 因为我们没有实现
    // 这里有可能是我们的视图对象
    ILyraCameraAssistInterface* PPActorAssist = OptionalPPTarget.IsSet() ? Cast<ILyraCameraAssistInterface>(PPActor) : nullptr;

    // 拿到我们当前阻止穿透的根组件
    const UPrimitiveComponent* PPActorRootComponent = Cast<UPrimitiveComponent>(PPActor->GetRootComponent());
    if (PPActorRootComponent)
    {
        // Attempt at picking SafeLocation automatically, so we reduce camera translation when aiming.
        // Our camera is our reticle, so we want to preserve our aim and keep that as steady and smooth as possible.
        // Pick closest point on capsule to our aim line.
        // 尝试自动选择安全位置，这样在瞄准时就能减少相机的移动。
        // 我们的相机就是瞄准点，所以我们需要保持瞄准状态，并尽可能使其保持稳定和平滑。
        // 选择与瞄准线最近的胶囊上的点。

        // 胶囊体中心到在视线上的最近点
        FVector ClosestPointOnLineToCapsuleCenter;
        // 相机的安全位置(通常为角色位置)
        FVector SafeLocation = PPActor->GetActorLocation();

        // 计算给定点在世界空间中的位置与由向量对（起始点，方向）所定义的给定直线之间的距离。
        // 胶囊体中心到线的最近点,这个线是指相机位置沿着相机方向的这根线
        // 这个点代表了在视线方向上最接近角色的位置
        FMath::PointDistToLine(SafeLocation, View.Rotation.Vector(), View.Location, ClosestPointOnLineToCapsuleCenter);

        // Adjust Safe distance height to be same as aim line, but within capsule.
        // 将安全距离的高度调整为与瞄准线相同，但要在胶囊范围内。

        // 计算推入距离：第一个探测器的半径 + 碰撞推出距离
        float const PushInDistance = PenetrationAvoidanceFeelers[0].Extent + CollisionPushOutDistance;
        // 计算最大半高：角色的碰撞半高减去推入距离，确保安全位置在胶囊体内
        float const MaxHalfHeight = PPActor->GetSimpleCollisionHalfHeight() - PushInDistance;
        // 将安全位置的Z坐标限制在胶囊体的垂直范围内 	确保安全位置不会超出角色的碰撞体积
        // 这一步可能有点多余 但是主要时体现思想 因为在下面进行了重写
        SafeLocation.Z = FMath::Clamp(ClosestPointOnLineToCapsuleCenter.Z, SafeLocation.Z - MaxHalfHeight, SafeLocation.Z + MaxHalfHeight);


        float DistanceSqr;
        // 返回到最近的物体实例表面的距离的平方值。
        // 并且将安全位置更新为碰撞体表面的最近点
        PPActorRootComponent->GetSquaredDistanceToCollision(ClosestPointOnLineToCapsuleCenter,
            DistanceSqr,
            SafeLocation);

        // Push back inside capsule to avoid initial penetration when doing line checks.
        // 向内推移至胶囊内部，以避免在进行线路检查时出现初始穿透的情况。
        if (PenetrationAvoidanceFeelers.Num() > 0)
        {
            SafeLocation += (SafeLocation - ClosestPointOnLineToCapsuleCenter).GetSafeNormal() * PushInDistance;
        }

        // Then aim line to desired camera position
        // 然后将瞄准线调整至期望的摄像机位置
        // 确定是否只使用单射线检测：如果不进行预测性避免，则使用单射线
        bool const bSingleRayPenetrationCheck = !bDoPredictiveAvoidance;
        PreventCameraPenetration(*PPActor,
            SafeLocation,
            View.Location,
            DeltaTime,
            AimLineToDesiredPosBlockedPct,
            bSingleRayPenetrationCheck);

        ILyraCameraAssistInterface* AssistArray[] = { TargetControllerAssist, TargetActorAssist, PPActorAssist };

        //如果相机阻挡百分比低于阈值,则说明过于接近
        if (AimLineToDesiredPosBlockedPct < ReportPenetrationPercent)
        {
            for (ILyraCameraAssistInterface* Assist : AssistArray)
            {
                if (Assist)
                {
                    // camera is too close, tell the assists
                    // 相机距离太近了，请告知助手们
                    Assist->OnCameraPenetratingTarget();
                }
            }
        }
    }
}

通知控制器 这一帧隐藏对象

void ALyraPlayerController::OnCameraPenetratingTarget()
{
    bHideViewTargetPawnNextFrame = true;
}

void ALyraPlayerController::UpdateHiddenComponents(const FVector& ViewLocation, TSet<FPrimitiveComponentId>& OutHiddenComponents)
{
    Super::UpdateHiddenComponents(ViewLocation, OutHiddenComponents);

    if (bHideViewTargetPawnNextFrame)
    {
        AActor* const ViewTargetPawn = PlayerCameraManager ? Cast<AActor>(PlayerCameraManager->GetViewTarget()) : nullptr;
        if (ViewTargetPawn)
        {
            // internal helper func to hide all the components
            // 内部辅助函数，用于隐藏所有组件
            auto AddToHiddenComponents = [&OutHiddenComponents](const TInlineComponentArray<UPrimitiveComponent*>& InComponents)
            {
                // add every component and all attached children
                // 添加每个组件及其所有附属子元素
                for (UPrimitiveComponent* Comp : InComponents)
                {
                    if (Comp->IsRegistered())
                    {
                        OutHiddenComponents.Add(Comp->GetPrimitiveSceneId());

                        for (USceneComponent* AttachedChild : Comp->GetAttachChildren())
                        {
                            static FName NAME_NoParentAutoHide(TEXT("NoParentAutoHide"));
                            UPrimitiveComponent* AttachChildPC = Cast<UPrimitiveComponent>(AttachedChild);
                            if (AttachChildPC && AttachChildPC->IsRegistered() && !AttachChildPC->ComponentTags.Contains(NAME_NoParentAutoHide))
                            {
                                OutHiddenComponents.Add(AttachChildPC->GetPrimitiveSceneId());
                            }
                        }
                    }
                }
            };

            //TODO Solve with an interface.  Gather hidden components or something.
            //TODO Hiding isn't awesome, sometimes you want the effect of a fade out over a proximity, needs to bubble up to designers.

            // 请使用接口来解决这个问题。可以整合一些隐藏功能或者采取其他措施。
            // 请不要将隐藏操作视为完美解决方案，有时您可能希望在接近目标时产生逐渐淡出的效果，这需要与设计师进行沟通。

            // hide pawn's components
            // 隐藏棋子的组件
            TInlineComponentArray<UPrimitiveComponent*> PawnComponents;
            ViewTargetPawn->GetComponents(PawnComponents);
            AddToHiddenComponents(PawnComponents);

            //// hide weapon too
            //if (ViewTargetPawn->CurrentWeapon)
            //{
            //	TInlineComponentArray<UPrimitiveComponent*> WeaponComponents;
            //	ViewTargetPawn->CurrentWeapon->GetComponents(WeaponComponents);
            //	AddToHiddenComponents(WeaponComponents);
            //}
        }

        // we consumed it, reset for next frame
        bHideViewTargetPawnNextFrame = false;
    }
}

阻止相机穿透

void ULyraCameraMode_ThirdPerson::PreventCameraPenetration(class AActor const& ViewTarget,
    FVector const& SafeLoc,
    FVector& CameraLoc,
    float const& DeltaTime,
    float& DistBlockedPct,
    bool bSingleRayOnly)
{
#if ENABLE_DRAW_DEBUG
    // 在调试模式下重置被击中的角色列表
    DebugActorsHitDuringCameraPenetration.Reset();
#endif

    // 初始化硬阻挡和软阻挡百分比为当前值
    float HardBlockedPct = DistBlockedPct;
    float SoftBlockedPct = DistBlockedPct;

    // 计算基础射线：从安全位置到相机位置的向量
    FVector BaseRay = CameraLoc - SafeLoc;
    // 创建基础射线的旋转矩阵
    FRotationMatrix BaseRayMatrix(BaseRay.Rotation());

    // 提取局部坐标系的三个轴向向量
    FVector BaseRayLocalUp, BaseRayLocalFwd, BaseRayLocalRight;
    BaseRayMatrix.GetScaledAxes(BaseRayLocalFwd, BaseRayLocalRight, BaseRayLocalUp);

    // 初始化当前帧的阻挡百分比为1.0（完全无阻挡）
    float DistBlockedPctThisFrame = 1.f;

    // 确定要发射的射线数量：
    // 如果只使用单射线，取1和探测器数量的最小值
    // 否则使用所有探测器
    int32 const NumRaysToShoot = bSingleRayOnly ? FMath::Min(1, PenetrationAvoidanceFeelers.Num()) : PenetrationAvoidanceFeelers.Num();
    // 创建碰撞查询参数，使用相机穿透统计组
    FCollisionQueryParams SphereParams(SCENE_QUERY_STAT(CameraPen), false, nullptr/*PlayerCamera*/);

    // 忽略视图目标角色，避免与自身发生碰撞
    SphereParams.AddIgnoredActor(&ViewTarget);

    // 这里可以考虑去读取我们的相机接口里面的函数
    //TODO ILyraCameraTarget.GetIgnoredActorsForCameraPentration();
    //if (IgnoreActorForCameraPenetration)
    //{
    //	SphereParams.AddIgnoredActor(IgnoreActorForCameraPenetration);
    //}

    // 创建球体碰撞形状，初始半径为0
    FCollisionShape SphereShape = FCollisionShape::MakeSphere(0.f);
    // 获取世界上下文
    UWorld* World = GetWorld();

    // 遍历所有要发射的射线
    for (int32 RayIdx = 0; RayIdx < NumRaysToShoot; ++RayIdx)
    {
        // 获取当前探测器的引用
        FLyraPenetrationAvoidanceFeeler& Feeler = PenetrationAvoidanceFeelers[RayIdx];
        // 检查是否需要进行追踪（帧计数<=0）
        if (Feeler.FramesUntilNextTrace <= 0)
        {
            // calc ray target
            /**
             * 计算射线目标位置：
             *
             * 首先绕上向量旋转偏航角
             *
             * 然后绕右向量旋转俯仰角
             *
             * 最终得到相对于安全位置的偏移目标
             *
             */
            FVector RayTarget;
            {
                FVector RotatedRay = BaseRay.RotateAngleAxis(Feeler.AdjustmentRot.Yaw, BaseRayLocalUp);
                RotatedRay = RotatedRay.RotateAngleAxis(Feeler.AdjustmentRot.Pitch, BaseRayLocalRight);
                RayTarget = SafeLoc + RotatedRay;
            }

            // cast for world and pawn hits separately.  this is so we can safely ignore the
            // camera's target pawn

            // 分别为世界碰撞和兵种碰撞设置投射对象。这样做是为了能够安全地忽略摄像机所瞄准的兵种。

            // 设置球体碰撞检测的半径为探测器的范围
            SphereShape.Sphere.Radius = Feeler.Extent;
            // 设置追踪通道为相机通道

            ECollisionChannel TraceChannel = ECC_Camera;		//(Feeler.PawnWeight > 0.f) ? ECC_Pawn : ECC_Camera;

            // do multi-line check to make sure the hits we throw out aren't
            // masking real hits behind (these are important rays).
            // 进行多行检查，以确保我们剔除掉的那些射线并非掩盖了实际存在的射线（这些射线非常重要）。

            // MT-> passing camera as actor so that camerablockingvolumes know when it's the camera doing traces

            // 执行球体扫描碰撞检测：
            // 从安全位置到射线目标
            // 使用球体形状和相机碰撞通道

            FHitResult Hit;
            const bool bHit = World->SweepSingleByChannel(Hit,
                SafeLoc,
                RayTarget,
                FQuat::Identity,
                TraceChannel,
                SphereShape,
                SphereParams);
#if ENABLE_DRAW_DEBUG
            // 调试模式下绘制碰撞检测的可视化：
            // 在起点和终点绘制球体
            // 	绘制连接线
            if (World->TimeSince(LastDrawDebugTime) < 1.f)
            {
                DrawDebugSphere(World, SafeLoc, SphereShape.Sphere.Radius, 8, FColor::Red);
                DrawDebugSphere(World, bHit ? Hit.Location : RayTarget, SphereShape.Sphere.Radius, 8, FColor::Red);
                DrawDebugLine(World, SafeLoc, bHit ? Hit.Location : RayTarget, FColor::Red);
            }
#endif // ENABLE_DRAW_DEBUG
            // 重置探测器的追踪间隔计数
            Feeler.FramesUntilNextTrace = Feeler.TraceInterval;

            // 获取被击中的角色
            const AActor* HitActor = Hit.GetActor();

            // 如果发生碰撞且击中了有效角色，初始化忽略标志为false
            if (bHit && HitActor)
            {
                bool bIgnoreHit = false;

                // 如果角色有忽略相机碰撞的标签，则忽略此次碰撞
                // 并将该角色添加到忽略列表中
                if (HitActor->ActorHasTag(LyraCameraMode_ThirdPerson_Statics::NAME_IgnoreCameraCollision))
                {
                    bIgnoreHit = true;
                    SphereParams.AddIgnoredActor(HitActor);
                }

                // Ignore CameraBlockingVolume hits that occur in front of the ViewTarget.
                // 忽略发生在视图目标前方的相机阻塞区域碰撞事件。

                /**
                 * 特殊处理相机阻挡体积：
                 *
                 * 计算视图目标的前方向量（2D标准化）
                 *
                 * 计算击中点相对于视图目标的方向
                 * 如果点积>0，说明击中点在角色前方，忽略此次碰撞
                 * 否则，在调试模式下记录被击中的角色
                 *
                 */
                if (!bIgnoreHit && HitActor->IsA<ACameraBlockingVolume>())
                {
                    const FVector ViewTargetForwardXY = ViewTarget.GetActorForwardVector().GetSafeNormal2D();
                    const FVector ViewTargetLocation = ViewTarget.GetActorLocation();
                    const FVector HitOffset = Hit.Location - ViewTargetLocation;
                    const FVector HitDirectionXY = HitOffset.GetSafeNormal2D();
                    const float DotHitDirection = FVector::DotProduct(ViewTargetForwardXY, HitDirectionXY);
                    if (DotHitDirection > 0.0f)
                    {
                        bIgnoreHit = true;
                        // Ignore this CameraBlockingVolume on the remaining sweeps.
                        // 对剩余的扫描操作忽略此“相机阻挡区域”。
                        SphereParams.AddIgnoredActor(HitActor);
                    }
                    else
                    {
#if ENABLE_DRAW_DEBUG
                        DebugActorsHitDuringCameraPenetration.AddUnique(TObjectPtr<const AActor>(HitActor));
#endif
                    }
                }
                /**
                 * 如果没有忽略此次碰撞，计算权重：
                 * 如果击中的是Pawn，使用Pawn权重
                 * 否则使用世界权重
                 */
                if (!bIgnoreHit)
                {
                    float const Weight = Cast<APawn>(Hit.GetActor()) ? Feeler.PawnWeight : Feeler.WorldWeight;

                    // 计算新的阻挡百分比：
                    // 初始值为碰撞时间（0-1，1表示无碰撞）
                    // 根据权重调整阻挡百分比

                    float NewBlockPct = Hit.Time;
                    NewBlockPct += (1.f - NewBlockPct) * (1.f - Weight);

                    // Recompute blocked pct taking into account pushout distance.
                    // 考虑推出距离后重新计算阻塞百分比。

                    // （击中点距离 - 推出距离）/ 总射线长度

                    NewBlockPct = ((Hit.Location - SafeLoc).Size() - CollisionPushOutDistance) / (RayTarget - SafeLoc).Size();

                    // 更新当前帧的最小阻挡百分比
                    DistBlockedPctThisFrame = FMath::Min(NewBlockPct, DistBlockedPctThisFrame);

                    // This feeler got a hit, so do another trace next frame
                    // 这次探测器成功触发了，所以下一帧要再进行一次探测。
                    Feeler.FramesUntilNextTrace = 0;

#if ENABLE_DRAW_DEBUG
                    // 调试模式下记录被击中的角色
                    DebugActorsHitDuringCameraPenetration.AddUnique(TObjectPtr<const AActor>(HitActor));
#endif
                }
            }
            // 如果是第一个射线（主射线），更新硬阻挡百分比
            // 否则更新软阻挡百分比
            if (RayIdx == 0)
            {
                // don't interpolate toward this one, snap to it
                // assumes ray 0 is the center/main ray
                // 不要向这一侧倾斜，直接朝它靠拢
                // 假设第 0 条射线是中心/主射线
                HardBlockedPct = DistBlockedPctThisFrame;
            }
            else
            {
                SoftBlockedPct = DistBlockedPctThisFrame;
            }
        }
        else
        {
            //如果不需要追踪，减少帧计数
            --Feeler.FramesUntilNextTrace;
        }
    }


    // 如果需要重置插值，直接设置阻挡百分比为当前帧值
    if (bResetInterpolation)
    {
        DistBlockedPct = DistBlockedPctThisFrame;
    }
    else if (DistBlockedPct < DistBlockedPctThisFrame)
    {
        // 如果当前阻挡百分比小于当前帧值（相机正在移出穿透状态）：
        // 使用混合输出时间进行平滑插值

        // interpolate smoothly out
        // 平滑地向外延伸
        if (PenetrationBlendOutTime > DeltaTime)
        {
            DistBlockedPct = DistBlockedPct + DeltaTime / PenetrationBlendOutTime * (DistBlockedPctThisFrame - DistBlockedPct);
        }
        else
        {
            // 如果时间过短，直接设置
            DistBlockedPct = DistBlockedPctThisFrame;
        }
    }
    else
    {
        // 否则（相机正在进入或保持穿透状态）：

        // 如果大于硬阻挡百分比，直接截断
        // 如果大于软阻挡百分比，使用混合输入时间进行平滑插值

        if (DistBlockedPct > HardBlockedPct)
        {
            DistBlockedPct = HardBlockedPct;
        }
        else if (DistBlockedPct > SoftBlockedPct)
        {
            // interpolate smoothly in
            // 以平滑的方式进行插值
            if (PenetrationBlendInTime > DeltaTime)
            {
                DistBlockedPct = DistBlockedPct - DeltaTime / PenetrationBlendInTime * (DistBlockedPct - SoftBlockedPct);
            }
            else
            {
                DistBlockedPct = SoftBlockedPct;
            }
        }
    }
    // 将阻挡百分比限制在0-1范围内
    DistBlockedPct = FMath::Clamp<float>(DistBlockedPct, 0.f, 1.f);

    // 如果阻挡百分比足够小（需要调整相机位置）：
    // 根据阻挡百分比插值计算新的相机位置
    // 将相机从安全位置向原始位置移动指定百分比的距离

    if (DistBlockedPct < (1.f - ZERO_ANIMWEIGHT_THRESH))
    {
        CameraLoc = SafeLoc + (CameraLoc - SafeLoc) * DistBlockedPct;
    }
}

第三人称相机的代码

/**
 * ULyraCameraMode_ThirdPerson
 *
 *	A basic third person camera mode.
 *	一种基本的第三人称拍摄模式。
 */
UCLASS(Abstract, Blueprintable)
class ULyraCameraMode_ThirdPerson : public ULyraCameraMode
{
    GENERATED_BODY()

public:
    // 构造函数 定义使用的探测射线
    ULyraCameraMode_ThirdPerson();

protected:

    // 重写方法 更新视角
    virtual void UpdateView(float DeltaTime) override;

    // 更新当前的角色蹲伏状态
    void UpdateForTarget(float DeltaTime);
    void UpdatePreventPenetration(float DeltaTime);
    // 函数定义，接收视图目标、安全位置、相机位置（引用）、时间增量、阻挡百分比（引用）和单射线标志
    void PreventCameraPenetration(class AActor const& ViewTarget, FVector const& SafeLoc, FVector& CameraLoc, float const& DeltaTime, float& DistBlockedPct, bool bSingleRayOnly);

    // 绘制调试信息
    virtual void DrawDebug(UCanvas* Canvas) const override;

protected:

    // Curve that defines local-space offsets from the target using the view pitch to evaluate the curve.
    // 定义局部空间相对于目标位置偏移量的曲线，通过视图俯仰角来评估该曲线。
    UPROPERTY(EditDefaultsOnly, Category = "Third Person", Meta = (EditCondition = "!bUseRuntimeFloatCurves"))
    TObjectPtr<const UCurveVector> TargetOffsetCurve;

    // UE-103986: Live editing of RuntimeFloatCurves during PIE does not work (unlike curve assets).
    // Once that is resolved this will become the default and TargetOffsetCurve will be removed.
    // UE-103986：在 PIE 模式下对运行时浮点曲线进行实时编辑无法正常进行（与曲线资源不同）。
    // 一旦该问题得到解决，这将成为默认设置，而 TargetOffsetCurve 将被移除。
    UPROPERTY(EditDefaultsOnly, Category = "Third Person")
    bool bUseRuntimeFloatCurves;

    // 曲线X
    UPROPERTY(EditDefaultsOnly, Category = "Third Person", Meta = (EditCondition = "bUseRuntimeFloatCurves"))
    FRuntimeFloatCurve TargetOffsetX;

    // 曲线Y
    UPROPERTY(EditDefaultsOnly, Category = "Third Person", Meta = (EditCondition = "bUseRuntimeFloatCurves"))
    FRuntimeFloatCurve TargetOffsetY;

    // 曲线Z
    UPROPERTY(EditDefaultsOnly, Category = "Third Person", Meta = (EditCondition = "bUseRuntimeFloatCurves"))
    FRuntimeFloatCurve TargetOffsetZ;

    // Alters the speed that a crouch offset is blended in or out
    // 改变蹲姿偏移量的混合速度（即混合进或混合出的速度）
    UPROPERTY(EditAnywhere, BlueprintReadWrite, Category = "Third Person")
    float CrouchOffsetBlendMultiplier = 5.0f;

    // Penetration prevention
    // 侵入防护
public:
    // 侵入混入
    UPROPERTY(EditAnywhere, BlueprintReadWrite, Category="Collision")
    float PenetrationBlendInTime = 0.1f;

    // 侵入混出
    UPROPERTY(EditAnywhere, BlueprintReadWrite, Category="Collision")
    float PenetrationBlendOutTime = 0.15f;

    /** If true, does collision checks to keep the camera out of the world. */
    /** 若为真，则会进行碰撞检测，以确保摄像机不会进入游戏世界。*/
    UPROPERTY(EditAnywhere, BlueprintReadWrite, Category="Collision")
    bool bPreventPenetration = true;

    /** If true, try to detect nearby walls and move the camera in anticipation.  Helps prevent popping. */
    /** 若为真，则尝试检测附近墙壁并提前移动摄像机。此举有助于避免画面出现抖动现象。*/
    UPROPERTY(EditAnywhere, BlueprintReadWrite, Category="Collision")
    bool bDoPredictiveAvoidance = true;

    // 碰撞退出距离
    UPROPERTY(EditAnywhere, BlueprintReadWrite, Category = "Collision")
    float CollisionPushOutDistance = 2.f;

    /** When the camera's distance is pushed into this percentage of its full distance due to penetration */
    /** 当相机的拍摄距离因穿透作用而缩短至其最大距离的这一比例时 */
    UPROPERTY(EditAnywhere, BlueprintReadWrite, Category = "Collision")
    float ReportPenetrationPercent = 0.f;

    /**
     * These are the feeler rays that are used to find where to place the camera.
     * Index: 0  : This is the normal feeler we use to prevent collisions.
     * Index: 1+ : These feelers are used if you bDoPredictiveAvoidance=true, to scan for potential impacts if the player
     *             were to rotate towards that direction and primitively collide the camera so that it pulls in before
     *             impacting the occluder.
     */
    /**
     * 这些是用于确定摄像机放置位置的探测光束。
     * 编号：0 ：这是我们常用的常规探测光束，用于避免碰撞。
     * 编号：1+ ：如果“bDoPredictiveAvoidance=true”，则使用这些探测光束来扫描潜在的碰撞情况，假设玩家会朝那个方向旋转并与摄像机发生初步碰撞，从而在撞击到遮挡物之前将摄像机拉近。
     *
     */
    UPROPERTY(EditDefaultsOnly, Category = "Collision")
    TArray<FLyraPenetrationAvoidanceFeeler> PenetrationAvoidanceFeelers;

    // 临时变量 瞄准线和期望相机的调整距离
    UPROPERTY(Transient)
    float AimLineToDesiredPosBlockedPct;

    // 临时变量
    // 相机侵入时 用于调试的对象的数据
    UPROPERTY(Transient)
    TArray<TObjectPtr<const AActor>> DebugActorsHitDuringCameraPenetration;

#if ENABLE_DRAW_DEBUG
    // debug绘制时间
    mutable float LastDrawDebugTime = -MAX_FLT;
#endif

protected:
    // 设置目标蹲伏偏移
    void SetTargetCrouchOffset(FVector NewTargetOffset);
    // 更新蹲伏时的偏移
    void UpdateCrouchOffset(float DeltaTime);

    // 初始化蹲伏偏移
    FVector InitialCrouchOffset = FVector::ZeroVector;
    // 期望的蹲伏偏移
    FVector TargetCrouchOffset = FVector::ZeroVector;
    // 蹲伏混入度
    float CrouchOffsetBlendPct = 1.0f;
    // 现在的蹲伏偏移值
    FVector CurrentCrouchOffset = FVector::ZeroVector;

};

总结

注意相机功能和外部功能的联动即可. 如GAS过来设置技能相机,如开镜,死亡等,读取当前的开镜进度. 如相机和人物重叠时,发生穿透时,通过控制器来隐藏此帧的人物.

• SpringArm方案中，相机和Character是强绑定，游戏中经常出现强制旋转角色的需求，这时候相机会有一两帧的抖动, 而Lyra方案则更为灵活；

调用完Character::SetRotation后再调用SpringArmComponent->TickComponent(0, ELevelTick::LEVELTICK_All, nullptr)可以解决这个问题

• 数据驱动的优势，利用Stack-CameraMode模式，玩法可以动态替换而不用替换或者修改CameraComponent；
• Feeler对比SpringArm的优势，对于复杂地形更加稳定；
